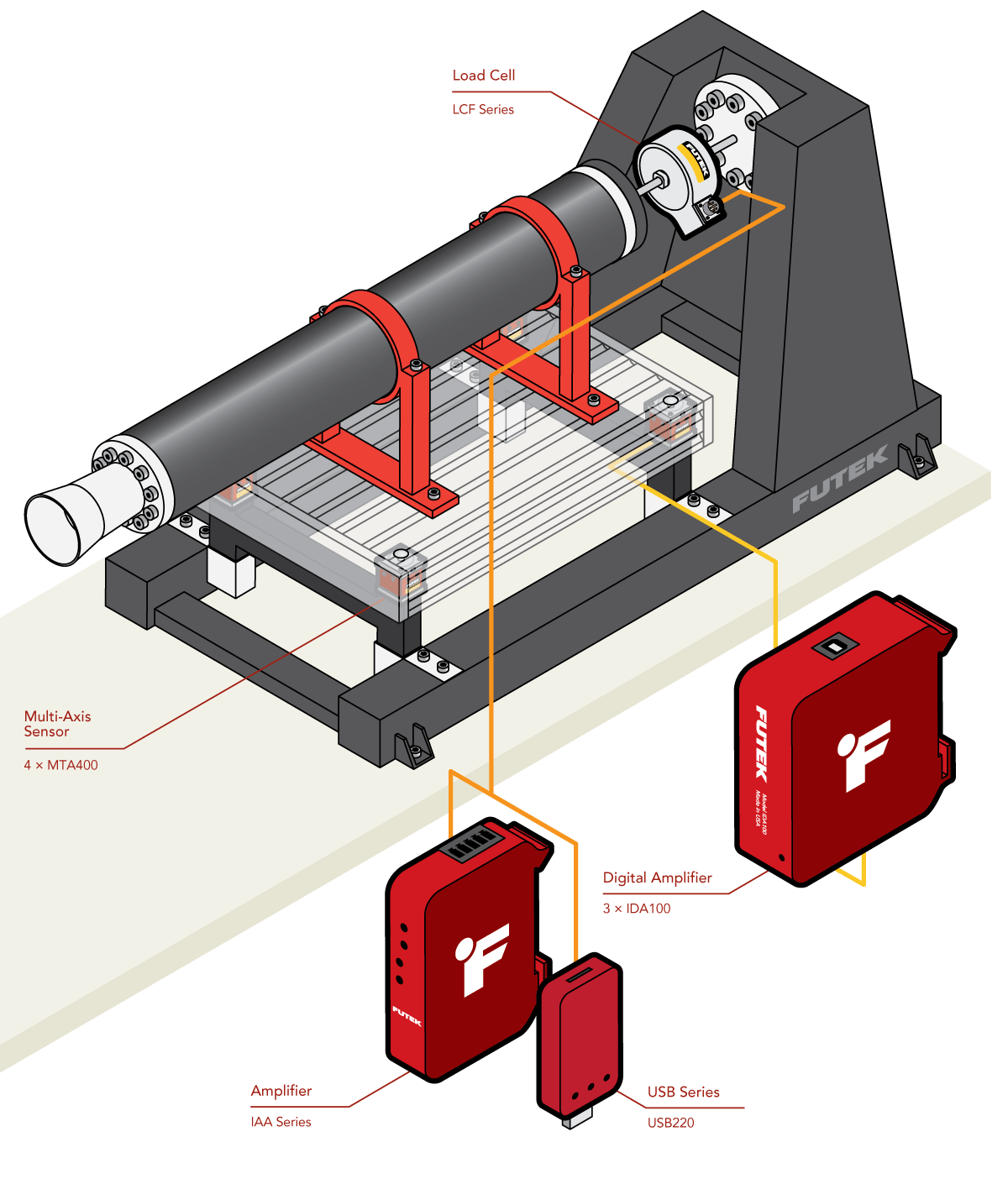

火箭引擎推力试验台

1、在这个应用案例中，火箭发动机通过螺纹连接到 LCF 系列拉米兰（中国）上。

2、发动机安装防止单元上的任何侧负载，确保加载单元只接受轴向负载。

3、测力元件总成安装在固定的试验台上，以固定发动机。

4、根 据 测 试 的 要 求 ， 安 装 了MTA400/MTA600 多轴力传感器。

5、当发动机运转时，用 LCF 测力传感器测量推力。

6、质量流和阻力是用 MTA400/MTA600 测力传感器测量的。

7、通过使用 USB220 采集模块和 SENSIT软件，测量的数据可以进行实时记录，用于监视和稍后的检查和比较。

8、所有 4 个多轴力传感器的质量流数据都使用 USB220 采集模块和 SENSIT 软件进行捕获、流化和记录。

9、MTA400/MTA600 的每个轴都用一个单独的 USB220 采集模块捕获数据。

10、负载单元的输出也可以通过 IAA 系列信号放大器进行放大。

产品使用

米兰网页版通用的LCF系列传感器，搭配仪器仪表（IAA系列或USB220），4个米兰网页版 的MTA400/MTA600多轴力传感器，每个多轴力传感器搭配3个IDA100数字放大器。
